기계를 형성하는 자동적인 PU 샌드위치 위원회 생산 라인 판금 목록

기계를 형성하는 자동적인 PU 샌드위치 위원회 생산 라인 판금 목록

1. PU 샌드위치 위원회 제품라인의 기술적인 매개변수

        이 PU 샌드위치 위원회 생산 라인은 자동적인 생산 라인입니다. PU 샌드위치 위원회에서는 절차를 일으켜서, 제품라인은 그것의 중핵 물자로 지속적으로 PU를 가진 샌드위치 위원회를 생성할 수 있습니다. 액체 상태 원료는 2개의 강철 위원회의 중앙으로 지속적으로 주사되고, 반작용해서 두 배 고무 벨트에서 고형화하는 거품이 이는 것은 사용자를 위한 필수 길이에 따라, PU 샌드위치 위원회 자동적으로 그만두어질 수 있었습니다.

        그것은 자동적인 uncoiler 5 톤으로, 사슬로 맵니다 몬 전송, PU 거품이 이는 기계 이전, 목록의 2 세트 PU 위원회 컨베이어, 직행 절단 장치, 전기 통제 시스템을 이루어져 있습니다.

● 생산 물자: (0.3-0.6mm) *L
● 생산 속도: 4-8m/min
● 생산 유형: PLC를 가진 완전히 지속적인 생산
● PU 거품 간격: 30mm, 40mm, 50mm, 80mm
● 합성 구조: 두 배 고무 추적자 에의한 조정을 두십시오
● 거품이 이는 체계: 완전히 자동적으로 지속적인 거품이 이는 것은의 거품이 일기의 양 조정가능했던 단계 보다 적게일 수 있었습니다
● 총 힘: 50 KW
● 절단: 악대 톱
● 전자 제어 체계: PLC 통제 시스템

2. 명세 세부사항

uncoiler의 ● 2 세트: 그것은 자동 유압, 넓은 극대 1300mm인 강철 코일을 풀기 위하여 사용될 수 있습니다, 5 톤 이고 강철 코일어의 안 직경은 대략 500mm입니다

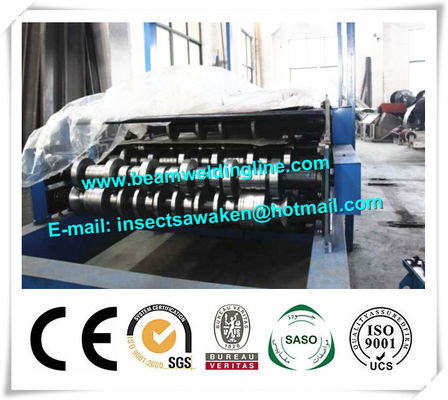

기계를 형성하는 목록의 ● 2 세트
a. 기능: PU 위원회의 단면도를 위해 형성을 구르십시오
b. 용접 H 광속, 모터 운전사, 스프로킷 사슬에게 모는을 것을 이용하십시오
c. 기술적인 자료: 롤러의 물자는 45#에 의하여 위조된 강철, CNC 가공이, 롤러 형성의 표면에 단단한 크롬으로 도금된상태에서입니다

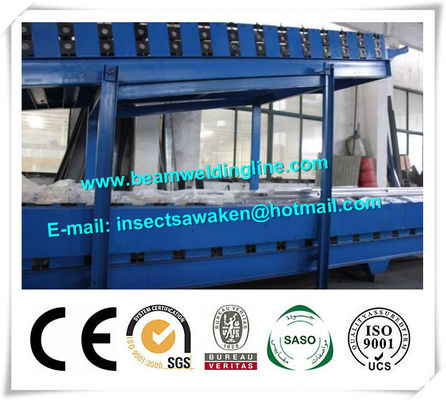

컨베이어 선반의 ● 2 세트: 컨베이어 높은 쪽으로 대략 24m의 아래로 컨베이어는에서 방을 미리 데우기와 자르기에 거품이 일기에 입니다 대략 30m, 지도합니다 강철판을 기계를 형성하는 목록, 입니다.

● 하나 미리 데우는 방: 그것은 열 절연제 물자에 의해 건축되고, 히이터에 의하여 25-38에 강철판을 점점 뜨거워질 수 있었습니다

거품이 일기를 위한 단면도를 섞고 주사하는 PU 2 분대 액체의 ● 하나 세트: 그것은 중국 고압 펌프를 채택합니다, 온도 조종 체계가 있고 물자 수준 감시 체계는 사진에서 150L의 2개의 탱크에 관하여, 물자의 탱크, 이 단면도 보입니다 입니다

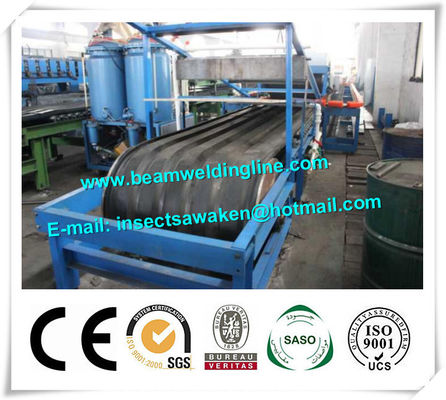

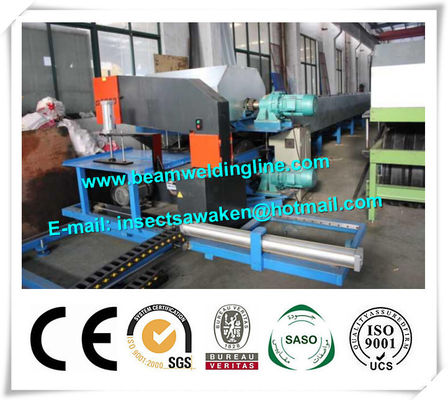

● 거품이 일고 그리고 두 배 고무 장치는 모터 운전사 위원회를 만들기 위하여 체계를, 벨트 널의 폭입니다 위와 더 낮은 구조 벨트 널 사이 거리 조정의 1250mm, 범위 포함합니다: 분 25mm, 최대 200mm, 및 샌드위치 위원회의 간격 조정의 범위: 50mm, 75mm, 100mm (celling를 위해 50mm 및 75mm, 벽을 위해 100mm)

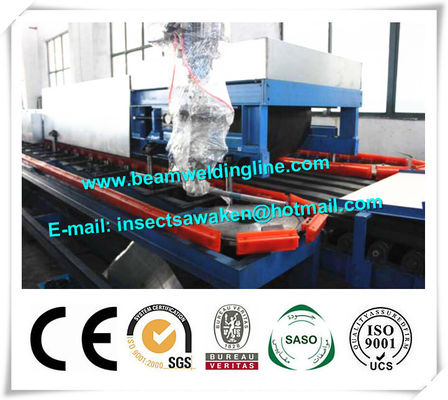

자동적으로 체계를 삭감하는 ● 위원회
a. 절단기는 제품라인에 따라서 2500mm를 경도로 이동할 수 있습니다
b. 비행거리는 활주 방법에 따라서 절단기의 통과하 1900mm, 절단기 움직임을 경도로 그리고 통과하 이동할 수 있습니다 보았습니다
c. 절단기는 1 측 잎 악대 톱 방법, 절단을 채택하고 자르기 후에 회귀해서, 절단은 회귀할 수 있습니다 보았습니다, 그래서 2개의 방향에 있는 절단은 실현 가능합니다
D. (압축 공기를 넣은) 절단기에서 위원회 단단하 누르는 체계가 있습니다
e. 절단기의 경도와 통과하는 동의를 제한하는 위치 제한기가 있습니다

● 전기 통제 시스템
a. 통제 시스템은 터치스크린, PLC의 모듈 제어를 채택하고 변형기는, 통제 시스템 Panasonic (일본) 제품을 채택합니다
b. 거기 제품라인에서 전동기 그리고 모든 동의를 (를 포함하여 유압 및 압축 공기를 넣은) 운영하고 통제하는 1개의 통제 플래트홈 그리고 전기 간선
c. 제품라인에 휴대용 스위치 삽입한 적합한 양, 그래서 수동 조작은 편리하게 됩니다
D. 경보와 비상 정지 체계는 제품라인에 만일 사고가 일어나면 설치되어야 합니다

3. 워크 플로우

Uncoiler 선적 → 조정가능한 먹이는 가이드 → →를 형성하는 강철 위원회 강철판 먹이는 가이드 → PU 거품이 이는 → PU 위원회 컨베이어 → 직행 절단
